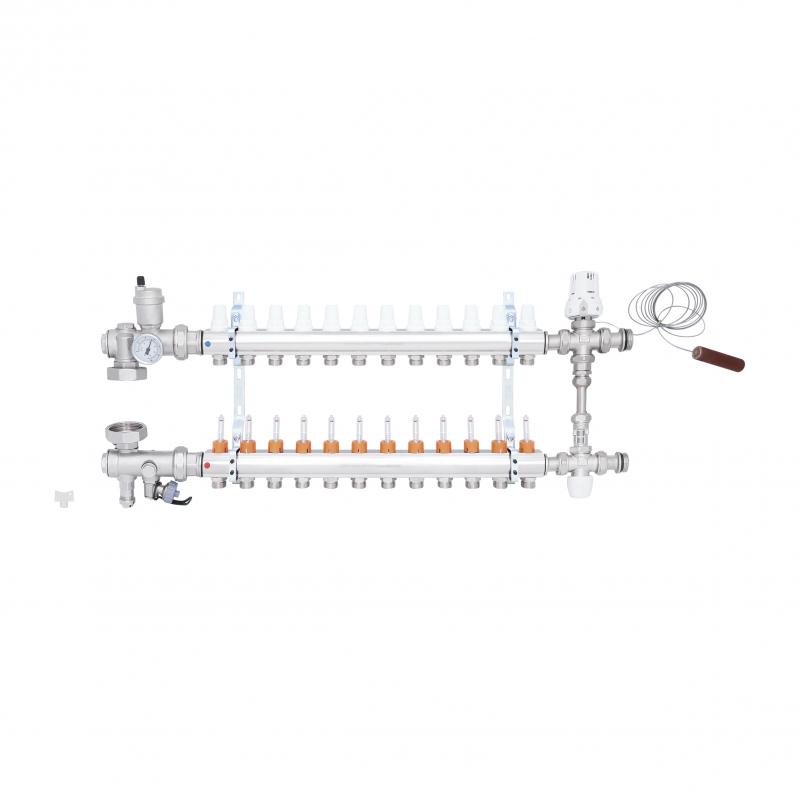

Коллектор для теплого в пола ICMA на 12 выходов в сборе (c расходомерами)

Описание

Регулировочно-смесительная группа, представленная в данном техническом описании, создана для применения в системах отопления пола, в сочетании с распределительными коллекторами. Ее функция заключается в поддержании на постоянном заданном значении, температуры теплоносителя, в низкотемпературной системе «Теплый пол». Регулировка температуры осуществляется с помощью двухходового термостатического клапана с внешним температурным датчиком.

Характеристики

• Бренд ICMA
• Количество контуров 12

• Вес нетто, кг 12,4
• Габаритные размеры изделия (ВхШхГ), мм 368х855х75
• Гарантия 24 мес.
• Диапазон регулировки температуры 20–70
• Макс. рабочая температура на входе в коллектор, °С 95
• Максимальное рабочее давление, бар 10
• Материал Нержавеющая сталь
• Назначение Система "Теплый пол"
• Наличие байпаса Есть
• Наличие насоса Нет
• Наличие смесительного узла Есть
• Наличие терморегуляции на входе в коллектор Есть
• Покрытие Никель
• Рабочая температура в контурах теплого пола, °С 25-45
• Размер подключения к системе 1"
• Размер подключения контура 3/4"
• Расстояние между осями выходов, мм 50
• Регулировка расходомеров, л/мин 0-4
• Резьба для подключения сервоприводов M28х1,5
• Резьба подключения к системе Наружная
• Резьба подключения контура Наружная
• Страна производитель Италия

Компоненты

• Воздухоотводчик
• Термометр 0/60°C
• Гильза для внешнего датчика
• Сливной кран для слива/заполнения системы
• Патрубок G1” с кольцевой прокладкой для подключения к коллектору
• Термоголовка с внешним датчиком.
• Вентиль
• Ручной запорный вентиль.
• Патрубок G1” с кольцевой прокладкой для подключения к коллектору
• Коллектор прямой линии с расходомерами со встроенными регулировочными клапанами Шкала регулировки: - 0/4 л/мин для коллекторов G1”
• Коллектор обратной линии с терморегулирующими запорными вентилями, с возможностью подключения сервоприводов
• Коллекторные кронштейны
